Амортизатор АПН-6: защита оборудования от вибрации

Зачем промышленному оборудованию нужна виброзащита

Вибрация — один из главных врагов точности измерений и долговечности оборудования. Когда станок, компрессор или насосная установка работают без должной виброизоляции, страдает не только само устройство. Передаваемые колебания негативно влияют на рядом стоящие контрольно-измерительные приборы, искажая показания и ускоряя износ чувствительных элементов.

На производственных площадках, где используются высокоточные средства измерений — будь то преобразователи давления, мосты измерительные или цифровые тестеры, — вопрос гашения вибрации стоит особенно остро. Именно для решения этой задачи разработана линейка амортизаторов АПН-6.

Амортизатор АПН-6: конструкция и принцип работы

АПН-6 — это амортизатор пружинно-резиновый, предназначенный для виброизоляции стационарного и транспортируемого промышленного оборудования. Конструктивно он состоит из нескольких ключевых элементов:

• Металлическая пружина — основной упругий элемент, воспринимающий статическую и динамическую нагрузку.
• Резиновая обойма — обеспечивает демпфирование (гашение энергии колебаний) и препятствует передаче высокочастотных вибраций.
• Крепёжная арматура — верхняя и нижняя опорные пластины с отверстиями для болтового соединения.

Принцип работы прост и эффективен. Пружина берёт на себя основную деформацию при воздействии нагрузки, а резиновый элемент рассеивает кинетическую энергию, превращая её в тепло. В результате амплитуда колебаний, передаваемых на фундамент или раму, снижается в несколько раз.

Такая комбинированная схема делает АПН-6 надёжнее, чем чисто резиновые опоры, и тише, чем полностью металлические пружинные виброизоляторы.

Технические характеристики линейки АПН-6

Амортизаторы промышленного класса — это особенно универсальная линейка продуктов, которая часто настраивается под конкретные условия эксплуатации. Серия АПН-6 включает несколько типоразмеров, различающихся по допустимой нагрузке и жёсткости.

Основные параметры

Ниже приведены ключевые характеристики, общие для большинства модификаций АПН-6:

• Диапазон номинальных нагрузок: от 10 до 120 кг на один амортизатор (в зависимости от типоразмера).
• Собственная частота колебаний: 4–8 Гц, что обеспечивает эффективную виброизоляцию в диапазоне частот возмущающих сил от 12 Гц и выше.
• Диапазон рабочих температур: от −40 °C до +70 °C.
• Статическая осадка пружины: от 3 до 12 мм.
• Материал пружины: сталь 60С2А (пружинная).
• Материал демпфирующего элемента: резина на основе каучука, стойкая к маслам и озону.
• Габаритные размеры: варьируются от 60×60×45 мм до 120×120×80 мм.

Важно понимать, что конкретные значения зависят от модификации. Поэтому при подборе необходимо сопоставить массу защищаемого оборудования, частоту вращения приводных механизмов и требования к уровню остаточной вибрации.

Модификации и маркировка

В рамках серии выпускается несколько исполнений. Буквенный индекс после цифры 6 указывает на жёсткость пружины и тип крепления:

1. АПН-6М — модификация с повышенной жёсткостью для тяжёлого оборудования массой свыше 80 кг на точку опоры.
2. АПН-6Л — облегчённая версия для приборов и лёгких агрегатов (10–40 кг).
3. АПН-6К — исполнение с дополнительным корпусом-кожухом для эксплуатации в агрессивных средах.

Где применяется АПН-6 на производстве

Сфера применения этих амортизаторов необычайно широка. Вот лишь основные направления.

Защита контрольно-измерительных приборов

Чувствительные приборы — влагомеры, электронные весы, оптические анализаторы — требуют минимального уровня внешних колебаний. Установка стоек или шкафов КИП на амортизаторы АПН-6 позволяет снизить влияние вибрации от близлежащих механизмов и повысить достоверность измерений.

Насосное и компрессорное оборудование

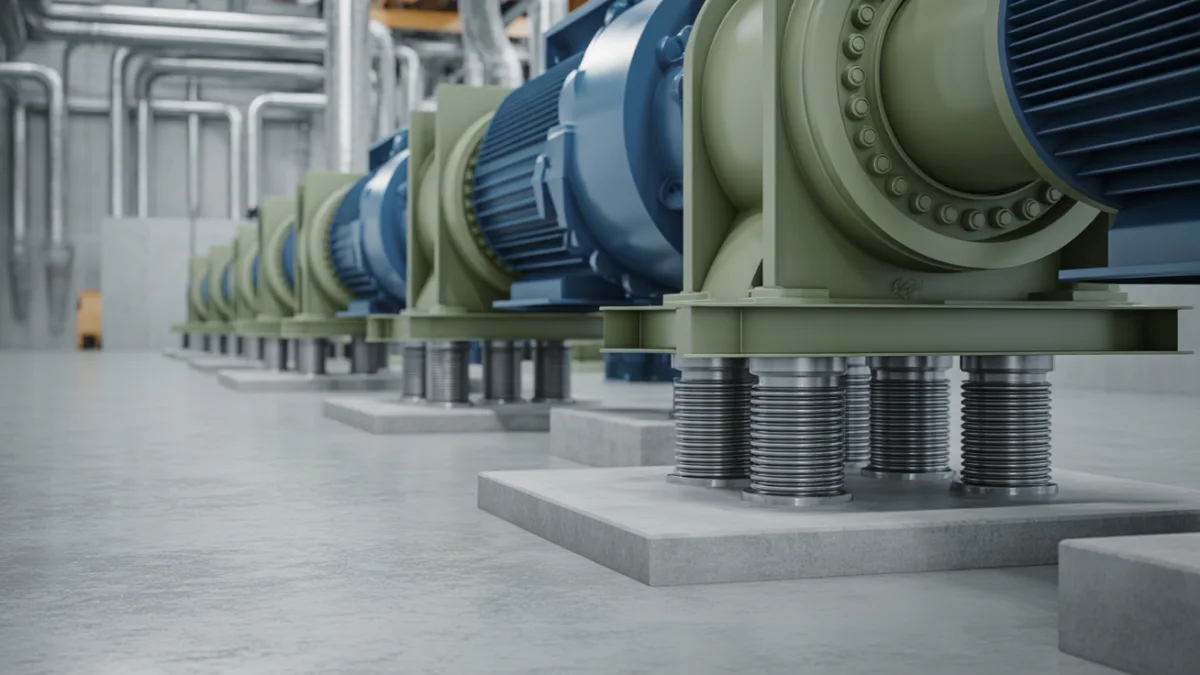

Насосы и компрессоры генерируют значительные вибрационные нагрузки. Без виброизоляции эти колебания передаются на фундамент, разрушают крепёж и могут вывести из строя смежные системы. АПН-6 монтируется между рамой агрегата и основанием, снижая передаваемые усилия до приемлемого уровня.

Электрические шкафы и щиты автоматики

Внутри шкафов автоматики располагаются реле, контроллеры, модули ввода-вывода. Вибрация способна ослабить клеммные соединения и вызвать ложные срабатывания. АПН-6 в качестве опор шкафа — простое и действенное решение.

Транспортируемые установки

Мобильные лаборатории, передвижные электростанции и диагностические комплексы испытывают ударные нагрузки при перемещении. Амортизаторы серии АПН-6 с расширенным температурным диапазоном подходят для таких задач как нельзя лучше.

«Измерение — это первый шаг, который ведёт к контролю и в конечном счёте к улучшению. Если вы не можете что-то измерить, вы не можете это понять. Если не можете понять — не можете контролировать.»

— Джеймс Харрингтон

Как правильно подобрать амортизатор АПН-6

Ошибки при выборе виброизолятора сводят на нет весь эффект от его установки. Вот алгоритм, которого стоит придерживаться.

Шаг 1. Определите массу оборудования

Взвесьте агрегат или возьмите данные из паспорта. Разделите общую массу на количество точек опоры — обычно 4 или 6. Полученное значение и есть нагрузка на один амортизатор.

Шаг 2. Уточните частоту возмущающей силы

Для вращающихся механизмов это частота вращения вала в герцах. Для поршневых — частота хода поршня. Собственная частота амортизатора должна быть минимум в 2,5–3 раза ниже частоты возмущения, чтобы обеспечить эффективную изоляцию.

Шаг 3. Учтите условия среды

Если оборудование работает на открытом воздухе, в условиях повышенной влажности или контакта с агрессивными жидкостями, выбирайте модификацию АПН-6К с защитным кожухом. Для цехов с нормальными условиями достаточно стандартного исполнения.

Шаг 4. Проверьте статическую осадку

После установки амортизатор просядет под весом оборудования. Эта осадка должна составлять примерно 30–60 % от максимально допустимой деформации пружины. Если осадка слишком мала — пружина избыточно жёсткая, изоляция будет плохой. Если слишком велика — есть риск пробоя при динамических нагрузках.

Монтаж и эксплуатация: практические рекомендации

Правильная установка — половина успеха. Несколько советов из практики.

• Основание должно быть ровным. Перепад высот между точками опоры — не более 1 мм. Иначе нагрузка распределится неравномерно, и часть амортизаторов будет перегружена.
• Болтовые соединения затягивайте с тарированным моментом. Чрезмерная затяжка деформирует резиновый элемент и ухудшает демпфирующие свойства.
• Оставляйте зазор для деформации. Амортизатор работает на сжатие. Если он упирается в ограничитель, функция виброизоляции теряется полностью.
• Периодически осматривайте резиновые элементы. Появление трещин, потеря эластичности — сигнал к замене. Периодичность осмотра — раз в 6–12 месяцев.

Средний срок службы амортизатора АПН-6 при соблюдении условий эксплуатации составляет 8–10 лет. Это делает его одним из наиболее экономически выгодных решений в классе промышленных виброизоляторов.

Сравнение АПН-6 с альтернативными решениями

На рынке представлено немало виброизоляторов. Чем АПН-6 выделяется на их фоне?

• Резиновые опоры (АКСС, ОВ): дешевле, но менее эффективны на низких частотах и быстрее стареют.
• Пружинные виброизоляторы (ДО, ВИ): отлично работают на низких частотах, однако пропускают высокочастотные колебания — «звенят». АПН-6 лишён этого недостатка благодаря резиновому демпферу.
• Пневматические опоры: обеспечивают превосходную изоляцию, но дороги, требуют источника сжатого воздуха и регулярного обслуживания.

АПН-6 занимает золотую середину: сочетает низкую собственную частоту пружины с эффективным демпфированием резины, не требует подвода энергии и прост в обслуживании.

Итоги: кому и когда стоит выбирать АПН-6

Если вы ищете надёжное, недорогое и проверенное временем решение для виброзащиты промышленного оборудования и контрольно-измерительных приборов, амортизатор АПН-6 — один из лучших вариантов на рынке. Широкий диапазон модификаций позволяет подобрать виброизолятор под конкретную задачу: от лёгкого прибора в лабораторном шкафу до тяжёлого компрессора в цехе.

Главное — правильно рассчитать нагрузку, учесть частоту возмущения и не пренебрегать регламентными осмотрами. Тогда АПН-6 прослужит долгие годы, обеспечивая стабильную работу оборудования и достоверность измерений на вашем предприятии.
