Вентилятор ВН-2 220В 50Гц: характеристики и применение

Что такое вентилятор ВН-2 и зачем он нужен

Вентилятор ВН-2 — это осевой электровентилятор, широко применяемый в промышленных контрольно-измерительных системах, приборных шкафах и блоках автоматики. Его основная задача — принудительная вентиляция замкнутых объёмов, где размещены чувствительные элементы, преобразователи и электронные модули. Перегрев электроники на производстве — это не просто дискомфорт. Это прямой путь к сбоям измерений, преждевременному старению компонентов и даже к аварийным ситуациям.

ВН-2 проектировался именно для таких условий: компактный, надёжный, рассчитанный на длительную непрерывную работу. Он встречается в приборных щитах, вентиляционных системах корпусов КИПиА, климатических камерах, а также в составе лабораторного оборудования. Несмотря на кажущуюся простоту, правильный выбор вентилятора напрямую влияет на точность и долговечность измерительных систем.

Расшифровка маркировки ВН-2 220В 50Гц

Маркировка промышленного оборудования — это сжатый технический паспорт, который инженер должен уметь читать мгновенно. Вентиляторы в «Промнавигатор» (https://promnavigator.com/shop/ventilyator-vn-2) маркируются так: ВН-2 220В 50Гц, где:

• ВН — вентилятор настольный (или вентилятор навесной, в зависимости от серии и исполнения). Буквенная часть указывает на тип и конструктивное решение.
• 2 — типоразмер, обозначающий габаритную группу и производительность. Чем выше число, тем больше диаметр крыльчатки и объём прокачиваемого воздуха.
• 220В — номинальное напряжение питания. В данном случае — однофазная сеть переменного тока 220 вольт, стандартная для большинства промышленных и лабораторных объектов в России.
• 50Гц — частота питающей сети. Для отечественных электросетей это стандартное значение, однако его указание принципиально: при подключении к сетям с частотой 60 Гц (например, импортное оборудование) характеристики вентилятора изменятся.

Такая система маркировки позволяет инженеру за секунды определить, подходит ли вентилятор для конкретного щита или установки, не открывая документацию.

Основные технические характеристики

Рассмотрим ключевые параметры, на которые стоит обращать внимание при подборе ВН-2 для промышленных задач.

Электрические параметры

Вентилятор рассчитан на питание от сети переменного тока 220В ±10% с частотой 50 Гц. Потребляемая мощность, как правило, не превышает 18–25 Вт в зависимости от модификации. Это важный момент: низкое энергопотребление позволяет подключать несколько вентиляторов к одному источнику без перегрузки линии питания щита.

Аэродинамические характеристики

Производительность ВН-2 составляет порядка 40–60 м³/ч при свободном нагнетании. Статическое давление — от 30 до 50 Па. Этого достаточно для вентиляции приборных шкафов объёмом до 200–300 литров, что покрывает большинство стандартных конфигураций щитов КИПиА.

Массогабаритные показатели

Диаметр крыльчатки в типоразмере «2» обычно составляет 120–150 мм. Масса вентилятора — около 0,5–0,8 кг. Компактность позволяет монтировать его практически в любой точке корпуса или панели, не нарушая компоновку приборов.

Уровень шума и ресурс

Шум — параметр, который часто недооценивают. ВН-2 генерирует порядка 35–45 дБ, что приемлемо для промышленных условий, но может быть заметно в лабораторных помещениях. Ресурс подшипников при непрерывной работе — от 20 000 до 40 000 часов в зависимости от условий эксплуатации.

«Измерение — это первый шаг, который ведёт к контролю и в конечном счёте к улучшению. Если вы не можете что-то измерить, вы не можете это понять. Если не можете понять — не можете контролировать.»

— Джеймс Харрингтон

Эта мысль в полной мере относится и к температурному режиму приборных шкафов. Без контроля микроклимата невозможно гарантировать точность самих измерений.

Конструктивные особенности

ВН-2 построен по классической осевой схеме. Электродвигатель с короткозамкнутым ротором закреплён в центральной втулке, на валу установлена крыльчатка из алюминиевого сплава или полимера. Корпус — штампованный металлический или литой пластиковый, в зависимости от исполнения.

Некоторые модификации оснащены защитной решёткой на входе и выходе. Это не декоративный элемент. На производстве в воздухе присутствуют частицы пыли, волокна, мелкий мусор. Без решётки крыльчатка быстро загрязняется, возникает дисбаланс, растёт вибрация, сокращается ресурс подшипников.

Крепление — фланцевое или на лапках, что позволяет устанавливать вентилятор как в вырез панели, так и на внутреннюю стенку шкафа. Некоторые версии имеют виброопоры для снижения передачи вибрации на конструкцию.

Сфера применения в промышленных установках

Где именно востребован ВН-2? Перечень применений шире, чем кажется на первый взгляд.

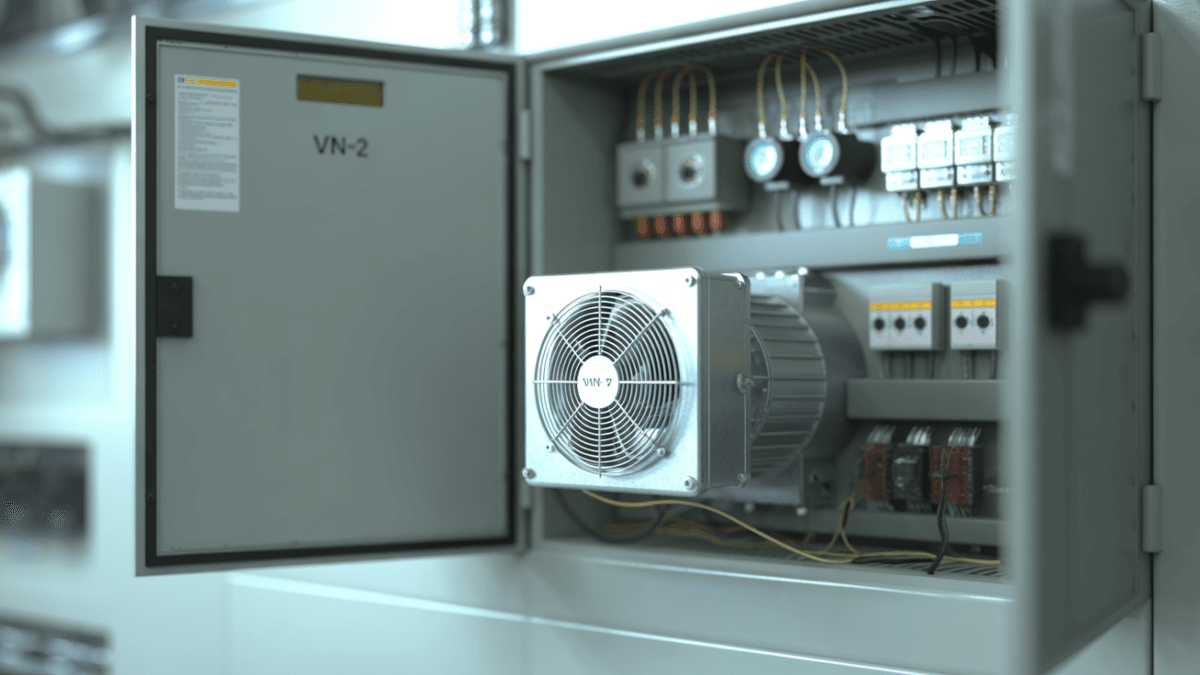

1. Приборные щиты и шкафы КИПиА. Основное применение. Внутри шкафов размещены преобразователи давления, измерительные мосты, блоки питания, контроллеры. Все они выделяют тепло. Без принудительной вентиляции температура внутри шкафа может превысить допустимые пределы за считанные часы.
2. Климатические камеры и термошкафы. В системах поддержания заданной температуры вентилятор обеспечивает равномерное распределение воздуха, предотвращая локальные перегревы и «мёртвые зоны».
3. Лабораторное оборудование. Влагомеры, комбинированные тестеры, калибраторы — всё это чувствительно к температуре. Даже отклонение в 3–5°C может внести систематическую погрешность в результат измерения.
4. Блоки автоматики и релейной защиты. Здесь вентиляция критична для надёжности. Отказ автоматики из-за перегрева реле — сценарий, который лучше предотвратить, чем расследовать.
5. Серверные стойки и коммуникационные шкафы в составе АСУ ТП. Компактные вентиляторы типа ВН-2 дополняют основную систему охлаждения, работая в труднодоступных зонах.

Рекомендации по монтажу и эксплуатации

Правильный монтаж — это половина успеха. Вот что нужно учитывать.

Выбор места установки

Вентилятор монтируется таким образом, чтобы создавать сквозной поток воздуха через зону максимального тепловыделения. Обычно это нижняя часть шкафа (забор воздуха) и верхняя (выброс). Горячий воздух поднимается вверх — используйте этот физический принцип, а не боритесь с ним.

Направление потока

Существует два подхода: нагнетание (вентилятор вдувает воздух внутрь) и вытяжка (вентилятор удаляет горячий воздух наружу). Для приборных шкафов чаще применяется вытяжная схема в сочетании с фильтрующей решёткой на входе. Это минимизирует попадание пыли внутрь.

Обслуживание

Периодичность обслуживания зависит от условий. На чистых производствах достаточно осмотра раз в полгода. В запылённых цехах — ежемесячно. Проверяйте состояние крыльчатки, наличие посторонних шумов, люфт вала. Не дожидайтесь полного отказа: заменить вентилятор за 15 минут значительно дешевле, чем восстанавливать перегревшийся преобразователь давления.

Как выбрать вентилятор: на что обращать внимание

При подборе ВН-2 или его аналога для конкретной задачи учитывайте следующие факторы:

• Тепловыделение оборудования. Рассчитайте суммарную тепловую мощность всех элементов в шкафу. Производительность вентилятора должна обеспечивать кратность воздухообмена не менее 5–8 объёмов шкафа в час.
• Температура окружающей среды. Если шкаф стоит в цеху с температурой +40°C, стандартный вентилятор не спасёт — потребуется система с охлаждением или кондиционирование.
• Степень защиты. Для влажных и агрессивных сред выбирайте модификации с повышенной степенью защиты (IP44 и выше).
• Напряжение и частота. Убедитесь, что параметры сети совпадают с маркировкой. Подключение 50-герцового вентилятора к сети 60 Гц приведёт к увеличению оборотов и повышенному износу.

Заключение

Вентилятор ВН-2 220В 50Гц — это простой, но важный элемент в системе обеспечения надёжности контрольно-измерительных приборов. Без него точные датчики, дорогие преобразователи и сложные контроллеры оказываются беззащитны перед банальным перегревом. Правильная расшифровка маркировки, понимание технических характеристик и грамотный монтаж — три составляющие, которые определяют, будет ли оборудование работать годами или выйдет из строя в первый же летний сезон.

Подходите к выбору вентиляции для приборных шкафов так же серьёзно, как к выбору самих средств измерений. Результат не заставит себя ждать.
