Сигнализатор уровня СУМ-1М: принцип работы и применение

Что представляет собой сигнализатор уровня СУМ-1М

Автоматический сигнализатор уровня СУМ-1М — это контрольно-измерительный прибор, предназначенный для контроля предельного уровня жидких и сыпучих сред в промышленных резервуарах, ёмкостях и технологических аппаратах. Прибор относится к категории ёмкостных датчиков уровня, работающих на принципе изменения электрической ёмкости чувствительного элемента при его контакте с контролируемой средой.

СУМ-1М нашёл широкое применение на предприятиях нефтехимической, пищевой, фармацевтической и химической промышленности. Его устанавливают там, где критически важно отслеживать наполнение или опорожнение ёмкостей и своевременно подавать управляющий сигнал на исполнительные механизмы. Простота конструкции, относительно невысокая стоимость и способность работать с агрессивными средами — вот три причины, по которым прибор остаётся востребованным уже не одно десятилетие.

Принцип работы датчика СУМ-1М

В основе работы сигнализатора лежит ёмкостный метод измерения. Датчик уровня СУМ-1 представляет собой электрод (зонд), который погружается в контролируемую среду. Вторым электродом выступает стенка металлической ёмкости или дополнительный экранный электрод, если резервуар выполнен из диэлектрика.

Когда среда — будь то жидкость, паста или сыпучий материал — достигает уровня чувствительного элемента, ёмкость между электродами изменяется. Это изменение фиксирует электронный блок преобразования. Он сравнивает текущее значение ёмкости с заданным порогом и формирует выходной сигнал: замыкание или размыкание контактов реле.

Ключевые этапы формирования сигнала

1. Генератор электронного блока создаёт высокочастотное электрическое поле между зондом и стенкой ёмкости.
2. При отсутствии среды на уровне зонда ёмкость конденсатора минимальна — прибор находится в состоянии «норма».
3. Контролируемая среда заполняет пространство между электродами, диэлектрическая проницаемость промежутка резко возрастает.
4. Электронная схема детектирует изменение ёмкости, пороговый компаратор срабатывает.
5. Выходное реле переключается, подавая сигнал на систему автоматики, световую или звуковую сигнализацию.

Важно понимать: СУМ-1М — это не прибор непрерывного измерения уровня. Он работает как двухпозиционный сигнализатор. Есть среда — сигнал. Нет среды — другой сигнал. Просто и безотказно.

Конструкция и основные элементы

Конструктивно сигнализатор состоит из двух частей: выносного датчика (первичного преобразователя) и электронного блока управления.

Датчик (зонд)

Чувствительный элемент — стержневой или тросовый электрод из нержавеющей стали. Длина зонда подбирается под глубину установки. Присоединение к технологическому аппарату — фланцевое или резьбовое, в зависимости от модификации. Материал контактной части устойчив к агрессивным средам, что позволяет использовать прибор при работе с кислотами, щелочами и нефтепродуктами.

Электронный блок

Располагается отдельно от датчика на расстоянии до нескольких метров. В корпусе блока размещены: генератор, детектор, пороговая схема сравнения и выходное реле. На передней панели, как правило, есть индикатор состояния и элемент настройки чувствительности. Питание — от сети переменного тока 220 В или 36 В в зависимости от исполнения.

Технические характеристики

Ниже приведены основные параметры, на которые следует обращать внимание при подборе прибора для конкретной технологической задачи.

• Контролируемые среды: жидкости с диэлектрической проницаемостью не менее 2,0; сыпучие материалы.
• Температура рабочей среды: от −40 до +100 °С (стандартное исполнение), до +200 °С (теплостойкое).
• Давление в резервуаре: до 2,5 МПа.
• Выходной сигнал: переключение контактов реле, коммутируемый ток до 1 А при 220 В.
• Время срабатывания: не более 3 секунд.
• Длина чувствительного электрода: от 0,1 до 3 м (по заказу — больше).
• Степень защиты корпуса датчика: IP54 и выше.
• Взрывозащита: исполнение «Exia» для взрывоопасных зон (не все модификации).

Характеристики конкретной поставки всегда нужно сверять с паспортом прибора. Завод-изготовитель может менять отдельные параметры от партии к партии.

Схема подключения сигнализатора

Подключение СУМ-1М не представляет серьёзной сложности, однако требует точного соблюдения рекомендаций завода-изготовителя. Типовая схема включает:

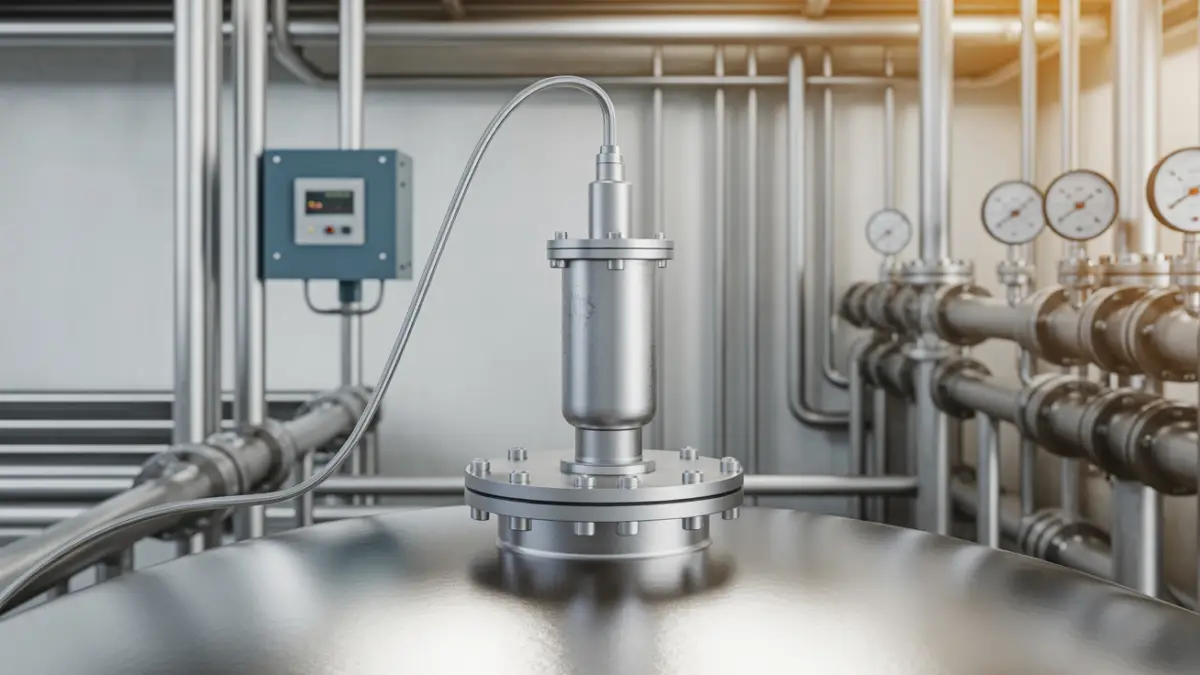

1. Монтаж датчика на технологический аппарат через штуцер или фланец. Зонд должен быть ориентирован строго вертикально, если иное не предусмотрено документацией.
2. Прокладку кабеля связи от датчика к электронному блоку. Используется экранированный кабель; экран заземляется с одной стороны — со стороны электронного блока.
3. Подключение электронного блока к сети питания и к цепи сигнализации (или к входу контроллера АСУ ТП).
4. Настройку порога срабатывания. Для этого ёмкость заполняют до контрольного уровня и вращением регулировочного потенциометра добиваются устойчивого переключения реле.

При монтаже следует исключить контакт зонда со стенками патрубка или другими металлическими элементами. Короткое замыкание электродов — самая частая причина ложных срабатываний.

Практическое применение на производстве

Сфера применения СУМ-1М обширна. Вот несколько типичных сценариев.

Нефтехимические предприятия

Контроль уровня нефтепродуктов, масел и технических жидкостей в промежуточных ёмкостях. Прибор фиксирует достижение верхнего предельного уровня и подаёт команду на закрытие задвижки или отключение насоса.

Пищевая промышленность

Сигнализация уровня в ёмкостях с молоком, соками, растительными маслами. Здесь важна гигиеничность материалов зонда и возможность регулярной мойки. Нержавеющая сталь отвечает этим требованиям.

Водоподготовка и ЖКХ

Контроль уровня воды в водонапорных башнях, отстойниках, резервуарах чистой воды. С поставленными задачами отлично справляется автоматический сигнализатор СУМ-1М. Устойчивость к постоянному контакту с водой и простота обслуживания делают его незаменимым на таких объектах.

Химическая промышленность

Мониторинг уровня кислот, щелочей и прочих агрессивных сред. В этом случае зонд может иметь фторопластовое покрытие для дополнительной защиты.

Преимущества и ограничения прибора

Сильные стороны

• Отсутствие подвижных частей — нечему изнашиваться и ломаться.
• Работоспособность в широком диапазоне температур и давлений.
• Совместимость с агрессивными средами.
• Низкая стоимость владения: минимальные затраты на обслуживание.
• Простая схема подключения, не требующая высокой квалификации монтажника.

Ограничения

• Не подходит для сред с очень низкой диэлектрической проницаемостью (некоторые газы, летучие углеводороды).
• На точность влияют отложения и налипания на зонде — необходима периодическая очистка.
• Двухпозиционный принцип: прибор не покажет промежуточные значения уровня, только «достигнут» или «не достигнут».
• Длина кабеля между датчиком и электронным блоком ограничена, что иногда затрудняет компоновку оборудования.

Поверка и обслуживание

СУМ-1М входит в Государственный реестр средств измерений и подлежит периодической поверке. Межповерочный интервал, как правило, составляет один год. Процедура поверки включает проверку порога срабатывания при заданном значении ёмкости и контроль выходного сигнала.

В процессе эксплуатации рекомендуется:

• Осматривать зонд не реже одного раза в квартал на предмет отложений и механических повреждений.
• Проверять целостность кабеля связи и надёжность заземления экрана.
• Контролировать напряжение питания электронного блока.
• Вести журнал срабатываний — это помогает выявлять ложные сигналы на ранних стадиях.

Датчик уровня СУМ-1 при правильном монтаже и регулярном техническом обслуживании способен работать десятилетиями без замены основных компонентов.

Заключение

Сигнализатор уровня СУМ-1М — проверенный временем прибор, который решает конкретную задачу: фиксирует достижение средой заданного уровня и передаёт сигнал в систему автоматики. Ёмкостный принцип обеспечивает надёжность и универсальность. Прибор прост в монтаже, нетребователен в обслуживании и работает в жёстких промышленных условиях. Если вашему предприятию нужен недорогой и стабильный сигнализатор предельного уровня — СУМ-1М остаётся одним из лучших вариантов на рынке отечественных КИП.
